lcr متر چیست و چه کاربردی دارد؟

در دنیای مهندسی الکترونیک و برق، اندازه‌گیری دقیق پارامترهای الکتریکی قطعات، یکی از مهم‌ترین پیش‌نیازها برای طراحی، تست و تعمیر مدارها است. ابزارهای متنوعی برای انجام این اندازه‌گیری‌ها وجود دارد، اما LCR متر به‌عنوان یکی از جامع‌ترین و کاربردی‌ترین دستگاه‌ها شناخته می‌شود. این ابزار قادر است سه پارامتر کلیدی شامل اندوکتانس (L)، ظرفیت خازنی (C) و مقاومت (R) را با دقت بالا اندازه‌گیری کند.

LCR متر در انواع مختلف و برای کاربردهای متنوعی طراحی شده‌اند، از ابزارهای دستی برای استفاده‌های روزمره گرفته تا دستگاه‌های پیشرفته رومیزی و آنلاین که در آزمایشگاه‌ها و خطوط تولید به کار گرفته می‌شوند. آشنایی با عملکرد، انواع و ویژگی‌های این دستگاه به مهندسان و تکنسین‌ها کمک می‌کند تا بهترین گزینه را برای نیازهای خود انتخاب کنند و در کار خود به نتایج دقیق‌تری دست یابند. در ادامه، با جزئیات بیشتری به معرفی LCR متر، کاربردها، انواع آن و نحوه انتخاب بهترین مدل می‌پردازیم.

LCR متر چیست ؟

دستگاه LCR متر ابزاری است که می تواند با دقت و سرعت بالایی میزان ظرفیت خازن، مقاومت الکتریکی و اندوکتانس سلف را مشخص کند. از lcr متر با عنوان سلف سنج, خازن سنج و اهم سنج نیز یاد می کنند. ممکن است برخی از مولتی‌مترها نیز توانایی محاسبه اندوکتانس را داشته باشند. در این مقاله با مجموعه تکنیکس الکترونیک ارائه دهنده به روز ترین قطعات الکترونیک و تجهیزات سنجش و اندازه گیری همراه باشید تا با دستگاه LCR متر و کاربر آن بیشتر آشنا شوید.

این تجهیز الکترونیکی چند کاره برای کسانی که سر و کارشان با قطعات الکترونیکی می باشد بسیار ضروری است و باتوجه به ابعاد کوچک، کاربردی آسان و باتری قابل شارژ (در مدل های دستی خود) به ابزار محبوب آزمایشگاه های الکترونیکی تبدیل شده است.

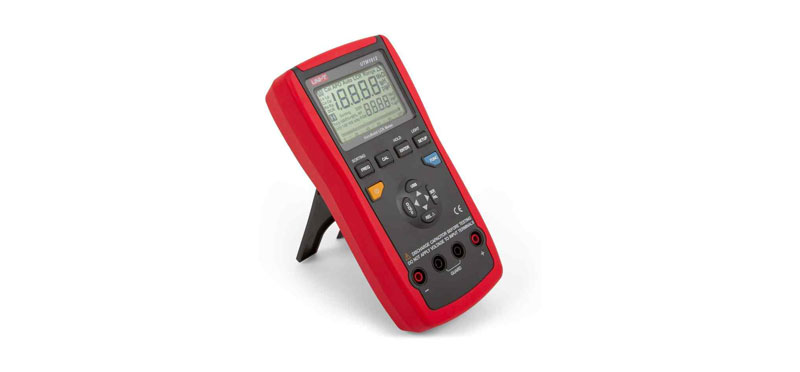

انواع LCR متر

LCR مترها در انواع مختلفی عرضه می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند:

LCR متر دستی (Portable LCR Meter)

این نوع ابزار قابل حمل است و بیشتر برای کاربردهای میدانی و آزمایشات ساده استفاده می‌شود. LCR مترهای دستی معمولاً کوچک و سبک هستند و برای اندازه‌گیری‌های سریع مناسب‌اند.

• مزایا:
  • قیمت مناسب
  • سهولت حمل و نقل
• معایب:
  • دقت پایین‌تر نسبت به مدل‌های رومیزی

LCR متر رومیزی (Benchtop LCR Meter)

این دستگاه‌ها برای استفاده در آزمایشگاه‌ها و محیط‌های صنعتی طراحی شده‌اند. دقت بالا و قابلیت اندازه‌گیری پارامترهای پیشرفته‌تر از ویژگی‌های این نوع LCR متر است.

• مزایا:
  • دقت بسیار بالا
  • قابلیت انجام آزمایش‌های پیچیده
• معایب:
  • قیمت گران‌تر
  • نیاز به فضای ثابت

LCR متر آنلاین (Online LCR Meter)

این ابزارها در خطوط تولید استفاده می‌شوند و به صورت مداوم کیفیت قطعات را در حین فرآیند تولید بررسی می‌کنند.

• مزایا:
  • مناسب برای تولید انبوه
  • قابلیت ادغام با سیستم‌های خودکار
• معایب:
  • نیاز به تنظیمات پیچیده
  • هزینه نصب و نگهداری بالا

LCR متر دیجیتال و آنالوگ

• LCR متر دیجیتال: اطلاعات را به صورت دیجیتالی و با دقت بالا نمایش می‌دهد. این نوع معمولاً محبوب‌تر است.
• LCR متر آنالوگ: دارای عقربه‌های مکانیکی است و برای کاربردهای سنتی‌تر استفاده می‌شود.

تفاوت LCR متر دستی با رومیزی :

LCR مترهای دستی به دلیل ویژگی‌های خاص خود، به ابزاری پرکاربرد و محبوب در میان مهندسان و تکنسین‌ها تبدیل شده‌اند. از مهم‌ترین مزایای این نوع دستگاه‌ها، سبک بودن و قابلیت حمل آن‌هاست، که این امکان را فراهم می‌کند تا کاربران بتوانند دستگاه را به سادگی به محل کار، سایت‌های صنعتی یا پروژه‌های مختلف انتقال دهند. این ویژگی برای مواقعی که نیاز به اندازه‌گیری پارامترهای الکتریکی در محل وجود دارد، بسیار ارزشمند است.

از دیگر مزایای قابل توجه LCR مترهای دستی، برخورداری از باتری‌های قابل شارژ است که نیاز به اتصال مداوم به منبع برق را از بین می‌برد. این ویژگی، استقلال بیشتری به کاربران می‌دهد و آن‌ها را قادر می‌سازد تا در محیط‌های مختلف، حتی در مکان‌هایی که دسترسی به برق محدود است، به راحتی از دستگاه استفاده کنند.

این نوع LCR مترها معمولاً به منبع داخلی AC مجهز هستند که برای تست و اندازه‌گیری امپدانس (Impedance) مورد استفاده قرار می‌گیرد. این امر باعث می‌شود دقت اندازه‌گیری در آن‌ها بسیار بالا باشد، به طوری که در بسیاری از مدل‌های مدرن، دقت اندازه‌گیری تا 0.1% تضمین شده است.

علاوه بر این، مدل‌های پیشرفته LCR مترهای دستی از ویژگی‌هایی مانند پشتیبانی از فرکانس‌های مختلف تست و همچنین امکان اتصال به کامپیوتر از طریق خروجی USB بهره‌مند هستند. این قابلیت‌ها، کاربری دستگاه را ارتقاء داده و امکان تحلیل دقیق‌تر داده‌ها را برای کاربران فراهم می‌کند. با چنین امکاناتی، LCR مترهای دستی نه تنها در انجام اندازه‌گیری‌های پایه بلکه در تست‌های حرفه‌ای نیز کارآمد هستند.

کاربردهای LCR متر

• اندازه‌گیری مشخصات قطعات الکترونیکی

• تشخیص خرابی قطعات

• تحلیل مدارها

• آزمایش کیفیت قطعات

 نحوه عملکرد LCR متر :

می دانیم که مولتی متر ها دستگاه هایی هستند که از طریق بایاس DC و اعمال ولتاژ به دو نقطه اندازه گیری شده بصورت سری یا موازی، می توانند پارامتر های مختلفی را برای ما اندازه گیری کنند. به دلیل ولتاژ DC، مولتی متر نمی تواند امپدانس را محاسبه کند و بر اساس تکنیک محاسبه زمان شارژ و دشارژ خازن به ما ظرفیت خازن را نشان می دهد.

اما در دستگاه های LCR متر دیجیتال با استفاده از تکنیک ولتاژ AC و محاسبه امپدانس، به دقتی ده برابر بیشتر از مولتی متر های دیجیتال رسیده ایم. تکنولوزی ساخت در LCR متر ها براساس اعمال ولتاژ AC میباشد و از این طریق امپدانس و زاویه فاز بین ولتاژ و جریان را محاسبه می کند تا پس از آن بتواند اندوکتانس و ظرفیت خازن را به دست آورد. یک LCR متر معمولا 3 خروجی جهت اندازه گیری قطعات و یک خروجی برای کالیبراسیون دارد تا خطا را کاهش دهد و دقت خوبی به کاربر ارائه دهد.

 نکات مهم جهت انتخاب دستگاه LCR متر :

1. بازه فرکانسی: فرکانس کاری دستگاه باید با نیازهای شما تطابق داشته باشد.
2. دقت و وضوح: برای اندازه‌گیری‌های حساس، انتخاب دستگاه با دقت بالا ضروری است.
3. نوع نمایشگر: صفحه نمایش واضح و خوانا می‌تواند کاربری دستگاه را ساده‌تر کند.
4. اتصالات و پروب‌ها: کیفیت و نوع پروب‌ها در دقت اندازه‌گیری تأثیر زیادی دارد.
5. ویژگی‌های اضافی: امکاناتی مانند اندازه‌گیری پارامترهای Q، D و ESR (مقاومت سری معادل) برای کاربردهای خاص مفید هستند.

نتیجه گیری

LCR متر یکی از ابزارهای ضروری در زمینه الکترونیک و برق است که کاربردهای گسترده‌ای از تست و تحلیل مدارها گرفته تا خطوط تولید صنعتی دارد. انواع مختلف این دستگاه برای کاربردهای متنوع طراحی شده‌اند و انتخاب درست آن بستگی به نیاز کاربر دارد. با توجه به پیشرفت فناوری، دستگاه‌های جدیدتر امکانات بیشتری ارائه می‌دهند که باعث بهبود دقت و سرعت اندازه‌گیری می‌شود.
