در دنیای پیچیده مهندسی الکترونیک و آزمایشگاههای تحقیقاتی، دستگاههای مختلفی برای تست و تحلیل عملکرد مدارها استفاده میشود. یکی از این دستگاهها، فانکشن ژنراتور (Function Generator) است. این دستگاه یکی از ابزارهای اصلی در آزمایشگاههای الکترونیک به شمار میرود و برای تولید انواع شکل موجها در فرکانسها و دامنههای مختلف به کار میرود. اهمیت این ابزار به دلیل قابلیت تولید شکل موج های متنوع با فرکانس و دامنه قابل تنظیم است که در تست ، عیبیابی و توسعه مدارها و سیستم های الکترونیکی نقش کلیدی ایفا میکند. استفاده از فانکشن ژنراتور میتواند به درک بهتر مفاهیم پایهای و پیشرفته در الکترونیک کمک کند. در این مقاله به طور کامل به تعریف، کاربردها، انواع، نحوه عملکرد، دکمهها و تنظیمات این دستگاه میپردازیم و نکاتی برای انتخاب یک فانکشن ژنراتور مناسب ارائه میکنیم.
تعریف فانکشن ژنراتور
فانکشن ژنراتور دستگاهی الکترونیکی است که برای تولید سیگنالهای الکتریکی در اشکال مختلفی مانند موج سینوسی، مربعی، دندانهارهای، مثلثی و پالس استفاده میشود. این دستگاه به کاربران امکان میدهد تا سیگنالهایی با خصوصیات خاص مانند فرکانس، دامنه، و فاز تولید کنند و به همین دلیل یکی از ابزارهای کلیدی در آزمایشگاههای مهندسی به شمار میرود. سیگنالهای تولید شده توسط فانکشن ژنراتور میتوانند برای تست عملکرد تجهیزات الکترونیکی، تحلیل رفتار مدارها و حتی شبیهسازی شرایط واقعی استفاده شوند. علاوه بر این، قابلیت تنظیم دقیق پارامترهای خروجی باعث شده است که این ابزار برای تحقیق و توسعه در حوزههای مختلف الکترونیک، مخابرات و کنترل نیز کاربرد گستردهای داشته باشد.
کاربرد های فانکشن ژنراتور
تست و عیب یابی مدار ها
فانکشن ژنراتور در آزمایشگاههای الکترونیک برای بررسی و تست مدارهای الکترونیکی استفاده میشود. با تولید سیگنالهایی با فرکانسها و دامنههای مختلف، میتوان رفتار مدارها را تحت شرایط مختلف تحلیل کرد. بهعنوان مثال، برای بررسی مدارهای تقویتکننده، فیلترها و اسیلاتورها، سیگنالهای موج سینوسی و مربعی از فانکشن ژنراتور استفاده میشود. این دستگاه به طراحان و مهندسان کمک میکند تا مشکلات موجود در مدار را شناسایی کرده و اصلاح کنند. همچنین، امکان شبیهسازی شرایط واقعی با تغییر پارامترهای سیگنال، فرآیند عیبیابی را سریعتر و کارآمدتر میسازد. یکی دیگر از کاربردهای رایج فانکشن ژنراتور در عیبیابی خطوط مخابراتی و سیستمهای توزیع برق است. با تولید سیگنالهای خاص، مهندسان میتوانند بهطور دقیق نقاط ضعف در سیستمها را شناسایی کنند. همچنین، در طراحی سیستمهای جدید، فانکشن ژنراتور بهعنوان ابزاری برای تست قابلیت اطمینان مدارها استفاده میشود.
آموزش و یادگیری
در آموزش الکترونیک، فانکشن ژنراتور نقش حیاتی در درک مفاهیم پایهای مانند فرکانس، دامنه و شکل موجها ایفا میکند. دانشجویان میتوانند با استفاده از این دستگاه، تاثیر سیگنالهای مختلف بر مدارها را مشاهده کنند و رفتار آنها را تحلیل نمایند. این دستگاه امکان ایجاد شکل موجهای متنوع را فراهم میکند که برای آموزش کاربردهای مدارهای مختلف مانند فیلترهای فعال، تقویتکنندهها و مدارهای کنترلی بسیار مفید است. همچنین، استفاده از فانکشن ژنراتور در آزمایشهای عملی به دانشجویان کمک میکند تا مفاهیم تئوری را بهتر درک کرده و تجربه عملی بیشتری کسب کنند. در محیطهای دانشگاهی، فانکشن ژنراتور معمولاً به همراه اسیلسکوپ استفاده میشود تا دانشجویان بتوانند بهصورت بصری تغییرات سیگنال را مشاهده کنند. این روش به درک بهتر پدیدههایی مانند مدولاسیون، دمدولاسیون و رفتار فرکانسی مدارها کمک شایانی میکند.
شبیهسازی شرایط واقعی
یکی از کاربردهای پیشرفته فانکشن ژنراتور، شبیهسازی شرایط واقعی در طراحی و تست سیستمهای صنعتی و مخابراتی است. این دستگاه میتواند سیگنالهایی با نویز، تغییرات دامنه و فرکانس تولید کند که برای تحلیل عملکرد سیستمها تحت شرایط مختلف بسیار مفید است. برای مثال، در طراحی گیرندههای مخابراتی، فانکشن ژنراتور برای تولید سیگنالهای مدولهشده و بررسی نحوه پاسخ سیستم به این سیگنالها استفاده میشود. همچنین، در صنایع خودروسازی و هوافضا، این دستگاه برای شبیهسازی شرایط خاص و تحلیل رفتار سیستمها در مواجهه با سیگنالهای مختلف به کار میرود. در حوزه پزشکی نیز از فانکشن ژنراتور برای تست تجهیزات حساس مانند دستگاههای مانیتورینگ قلب و مغز استفاده میشود. شبیهسازی سیگنالهای بیولوژیکی واقعی به پزشکان و مهندسان پزشکی کمک میکند تا دقت و صحت عملکرد این تجهیزات را تضمین کنند.
انواع فانکشن ژنراتور
فانکشن ژنراتور آنالوگ
این نوع فانکشن ژنراتور از اجزای آنالوگ مانند اسیلاتورهای RC یا LC برای تولید سیگنال استفاده میکند. طراحی ساده و هزینه پایین از مزایای اصلی این دستگاهها است که آنها را برای کاربردهای پایهای و آموزش الکترونیک مناسب میسازد. با این حال، دقت پایینتر و محدودیت در تولید شکل موجهای پیچیده، از معایب این دستگاهها محسوب میشود. فانکشن ژنراتورهای آنالوگ معمولاً برای کاربردهایی که نیاز به دقت بسیار بالا ندارند و یا بودجه محدود است، انتخاب میشوند.
این دستگاهها بیشتر برای تست اولیه و کاربردهای ساده مناسب هستند. بهعنوان مثال، در آزمایشگاههای آموزشی، از فانکشن ژنراتور آنالوگ برای تدریس مفاهیم اولیه استفاده میشود.
فانکشن ژنراتور دیجیتال
این نوع فانکشن ژنراتور از تکنولوژی دیجیتال و پردازندههای پیشرفته برای تولید سیگنال استفاده میکند. استفاده از روشهای پیشرفته مانند DDS (Direct Digital Synthesis) باعث شده است که این دستگاهها دقت بسیار بالایی در تولید سیگنال داشته باشند. فانکشن ژنراتورهای دیجیتال معمولاً دارای صفحه نمایش دیجیتال، قابلیت ذخیرهسازی تنظیمات و امکاناتی برای تولید سیگنالهای مدولهشده هستند. این دستگاهها برای کاربردهای حرفهای و تحقیقاتی بسیار مناسب هستند و میتوانند نیازهای پیچیده مهندسان و طراحان را برآورده کنند.
این نوع دستگاهها معمولاً با نرمافزارهای کامپیوتری یکپارچه میشوند و قابلیتهایی مانند اتوماسیون تست و تولید گزارشهای دقیق را فراهم میکنند.
فانکشن ژنراتور چند منظوره
این دستگاهها ترکیبی از فانکشن ژنراتور، سیگنال ژنراتور و دیگر قابلیتها مانند تولید نویز و سیگنالهای پیچیده هستند. ژنراتورهای چندمنظوره معمولاً در آزمایشگاههای پیشرفته و پروژههای صنعتی به کار میروند. این دستگاهها علاوه بر تولید سیگنالهای استاندارد، قابلیتهایی مانند تولید سیگنالهای تصادفی، مدولاسیون پیشرفته و شبیهسازی شرایط خاص را نیز ارائه میدهند. استفاده از این دستگاهها به کاربران حرفهای امکان میدهد تا نیازهای متنوع خود را تنها با یک دستگاه برآورده کنند.
این دستگاهها همچنین امکان اتصال به شبکه و کنترل از راه دور را دارند که در پروژههای بزرگ صنعتی و تحقیقاتی بسیار حیاتی است.
سیگنال های تولیدی و نقش آن ها در تحلیل مدارها
موج سینوسی (Sine Wave)
یکی از پرکاربردترین شکل موجهای تولیدی توسط فانکشن ژنراتور، موج سینوسی است که به دلیل رفتار طبیعی و هموار خود در بسیاری از تحلیلها استفاده میشود. سیگنالهای سینوسی برای تست مدارهای فیلتر، تقویتکننده و اسیلاتور ایدهآل هستند. این نوع سیگنال معمولاً در تحلیل پاسخ فرکانسی مدارها، بررسی پایداری و رفتار دینامیکی سیستمها و طراحی مدارهای مخابراتی به کار میرود. دقت و ثبات تولید موج سینوسی در فانکشن ژنراتور دیجیتال، آن را به ابزاری ضروری برای تست حرفهای تبدیل کرده است.
موج مربعی (Square Wave)
موج مربعی به دلیل تغییرات سریع بین سطوح بالا و پایین خود، برای تست مدارهای دیجیتال و ارزیابی رفتار گذرای مدارها مفید است. این شکل موج در تحلیل مدارهای منطقی، کلاکگذاری سیستمهای دیجیتال و بررسی پاسخ سوئیچینگ در مدارهای توان کاربرد گستردهای دارد. فانکشن ژنراتورهای پیشرفته امکان تنظیم دقیق زمان بالا و پایین بودن موج را نیز فراهم میکنند که برای تحلیل تأخیر زمانی و رفتار گذرای قطعات بسیار مفید است.
موج دندانه ارهای (Sawtooth Wave)
موج دندانهارهای برای تحلیل مدارهای کنترل و سیستمهای پردازش سیگنال ایدهآل است. این سیگنال معمولاً در مدارهای تولید سیگنال تلویزیونی، اسیلوسکوپهای قدیمی و کاربردهای موسیقی الکترونیک مورد استفاده قرار میگیرد. رفتار غیرخطی این شکل موج، به تحلیل پاسخ غیرخطی و مدارهای خاص کمک میکند.
موج مثلثی (Triangle Wave)
موج مثلثی دارای افزایش و کاهش خطی در دامنه است و در تست مدارهای تقویتکننده، فیلترها و تحلیل مدولاسیون بسیار مفید است. این نوع موج در کاربردهای صوتی و آنالوگ نیز بسیار رایج است.
پالس (Pulse Wave)
پالس، سیگنالی با زمانبندی مشخص است که برای تست مدارهای زمانی و بررسی رفتار سوئیچینگ به کار میرود. فانکشن ژنراتورهای پیشرفته معمولاً تنظیمات گستردهای برای عرض پالس، زمان بالا و پایین و فرکانس پالس ارائه میدهند.

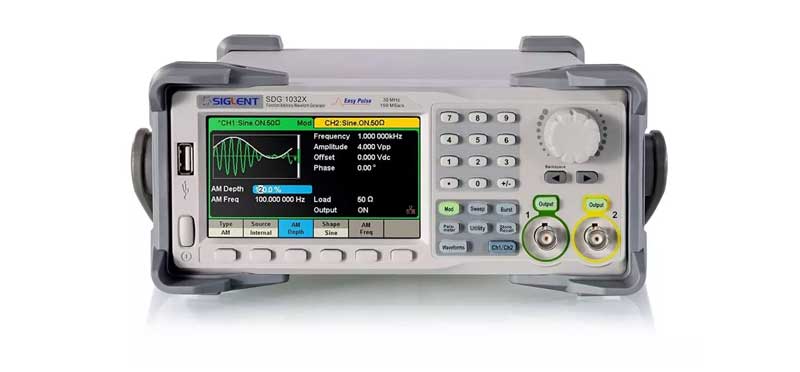

دکمه ها و تنظیمات فانکشن ژنراتور
تنظیم فرکانس (Frequency Adjustment)
این دکمه یا ولوم به کاربر اجازه میدهد تا فرکانس خروجی سیگنال را تغییر دهد. بازه فرکانس قابل تنظیم به نوع دستگاه بستگی دارد و در فانکشن ژنراتورهای پیشرفته ممکن است از چند میلیهرتز تا چند مگاهرتز باشد. دقت تنظیم فرکانس در تحلیل مدارهایی که به پاسخ فرکانسی حساس هستند، بسیار مهم است.
تنظیم دامنه (Amplitude Adjustment)
این گزینه برای کنترل سطح ولتاژ خروجی استفاده میشود. تغییر دامنه برای تحلیل رفتار مدارها در شرایط مختلف و بررسی پایداری آنها اهمیت دارد. در فانکشن ژنراتورهای دیجیتال، دامنه معمولاً در واحد ولت پیکتوپیک (Vpp) نمایش داده میشود.
انتخاب شکل موج (Waveform Selection)
این دکمه امکان انتخاب نوع شکل موج خروجی را فراهم میکند. دستگاههای پیشرفته ممکن است گزینههایی برای تولید سیگنالهای سفارشی نیز داشته باشند که با استفاده از نرمافزار قابل برنامهریزی هستند.
تنظیم آفست DC (DC Offset)
این تنظیم برای اضافه کردن یک ولتاژ DC به سیگنال خروجی استفاده میشود. این قابلیت در تست مدارهای DC و آنالوگ بسیار مفید است.
تنظیمات مدولاسیون (Modulation Settings)
برخی فانکشن ژنراتورها قابلیت مدولاسیون سیگنال (مانند AM، FM و PWM) را دارند. این قابلیت برای شبیهسازی شرایط مخابراتی یا آزمایش رفتار سیستمها در برابر سیگنالهای مدولهشده استفاده میشود.
خروجی سینک (Sync Output)
این خروجی برای همگامسازی سیگنال تولید شده با دیگر دستگاهها یا سیستمها استفاده میشود.
تنظیم فاز (Phase Adjustment)
در فانکشن ژنراتورهای پیشرفته، امکان تنظیم دقیق فاز بین دو سیگنال برای تست مدارهای چندمرحله ای وجود دارد.
سوئیپ انواع فانکشن ژنراتور
سوئیپ فانکشن ژنراتور به روشی اشاره دارد که در آن دستگاه برای تولید و تغییر سیگنالها در یک بازه فرکانسی مشخص استفاده میشود. این انواع شامل موارد زیر است:
- سوئیپ خطی: فرکانس به صورت یکنواخت و با نرخ ثابت در یک بازه تغییر میکند.
- سوئیپ لگاریتمی: فرکانس به صورت نمایی تغییر کرده و در هر مرحله نسبت مشخصی افزایش یا کاهش مییابد.
- سوئیپ دستی: تنظیم فرکانس به صورت دستی و با کنترل کاربر انجام میشود.
- سوئیپ خودکار (Auto Sweep): فرکانس به طور خودکار و پیوسته در بازههای تعریفشده تغییر میکند.
- سوئیپ برگشتی (Bidirectional Sweep): فرکانس در دو جهت (افزایش و کاهش) تغییر میکند.
- سوئیپ مدولاسیون شده: سیگنال سوئیپ با یک سیگنال دیگر مدوله میشود.
این ویژگیها برای تست سیستمهای الکترونیکی، اندازهگیری پاسخ فرکانسی، و شبیهسازی شرایط مختلف بهکار میروند.
نکات کلیدی در انتخاب فانکشن ژنراتور
- بازه فرکانسی: دقت کنید که بازه فرکانسی دستگاه با نیازهای شما همخوانی داشته باشد.
- دقت و ثبات: برای کاربردهای حساس، فانکشن ژنراتور دیجیتال با دقت بالا و ثبات فرکانسی بیشتر مناسبتر است.
- تنوع شکل موج: اگر نیاز به تولید شکل موجهای خاص دارید، مطمئن شوید که دستگاه انتخابی این قابلیت را دارد.
- امکانات اضافی: ویژگیهایی مانند مدولاسیون، تنظیم آفست DC و اتصالات شبکه میتوانند در پروژههای پیچیده مفید باشند.
- رابط کاربری: دستگاهی با نمایشگر واضح و کنترلهای آسان، تجربه کاربری بهتری ارائه میدهد.
فانکشن ژنراتور یکی از ابزارهای کلیدی در آزمایشگاههای الکترونیک، مخابرات و صنایع مختلف است که با تولید سیگنالهای الکتریکی متنوع، نقش مهمی در تست، تحلیل و شبیهسازی سیستمها ایفا میکند. این دستگاه، با قابلیتهای پیشرفتهای مانند تنظیم دقیق فرکانس، دامنه و شکل موج، امکان بررسی رفتار مدارها در شرایط مختلف را فراهم میسازد. انتخاب نوع مناسب فانکشن ژنراتور، بسته به نیازهای پروژه و دقت مورد نظر، از اهمیت بالایی برخوردار است. در نهایت، چه در محیطهای آموزشی و چه در پروژههای صنعتی پیشرفته، فانکشن ژنراتور بهعنوان ابزاری ضروری و چندمنظوره، به بهبود فرآیند طراحی و توسعه سیستمهای الکترونیکی کمک شایانی میکند. شناخت دقیق قابلیتها و کاربردهای این ابزار، کاربران را در استفاده بهینه از آن یاری خواهد کرد.
